Можно ли использовать конденсаторы MKP в приложениях для сочетания и развязки?

МКП (металлизованный полипропилен) конденсаторы широко распознаются за их превосходные электрические свойства и надежность. Как специализированный поставщик конденсаторов MKP, я часто сталкиваюсь с запросами относительно их пригодности для применения в связи и развязки. В этом сообщении я буду углубляться в технические аспекты конденсаторов MKP и изучить, можно ли их эффективно использовать в этих важных функциях схемы.

Понимание приложений связи и развязки

Прежде чем мы обсудим использование конденсаторов MKP в связи и развязке, важно понять, что влекут эти приложения.

Соединение - это метод, используемый для переноса сигнала переменного тока с одной стадии схемы на другую, блокируя компонент постоянного тока. В схеме соединения конденсатор позволяет сигналу AC проходить, предотвращая предвзятость DC одной стадии от влияния на другую. Это имеет решающее значение в схемах усилителей, где разные этапы могут иметь разные рабочие точки постоянного тока.

Развязка, с другой стороны, используется для обеспечения низкого импедансного пути для высокого частотного шума и пульсации в источнике питания. В сети распределения электроэнергии развязка конденсаторов действует как локальные устройства хранения энергии. Они поглощают и высвобождают энергию по мере необходимости, уменьшая колебания напряжения, вызванные внезапными изменениями потребления тока со стороны активных компонентов, таких как интегрированные схемы.

Характеристики конденсаторов MKP

Конденсаторы MKP производятся путем отложения тонкого слоя металла на полипропиленовую пленку. Эта конструкция дает им несколько ключевых характеристик, которые делают их привлекательными для различных применений:

1. Низкие потери: Конденсаторы MKP имеют очень низкую эквивалентную серию сопротивления (ESR) и эквивалентную индуктивность серии (ESL). Низкий СПР означает, что меньшая мощность рассеивается по мере тепла, а низкий ESL позволяет конденсатору быстро реагировать на высокие частотные сигналы. Это делает их подходящими для применений с высокой частотой.
2. Высокая изоляционная сопротивление: Полипропиленовая пленка, используемая в конденсаторах MKP, имеет высокую изоляционную сопротивление, что приводит к очень низкому току утечки. Это важно в приложениях, где энергопотребление должно быть сведено к минимуму.
3. Хорошее я - исцеляющая собственность: Если в диэлектрике конденсатора MKP происходит разбивка, металлический слой вокруг точки разрушения испаряется из -за генерируемого тепла. Это изолирует поврежденную область, и конденсатор может продолжать функционировать, повышая свою надежность.
4. Высокий рейтинг напряжения: Конденсаторы MKP могут быть разработаны так, чтобы иметь относительно высокие оценки напряжения, что делает их пригодными для применений, где требуется обработка высокого напряжения.

Конденсаторы MKP в приложениях связи

Конденсаторы MKP могут эффективно использовать при приложениях для связи, особенно в высокой частоте и высоком качественном аудио.

В схемах высокой частоты низкие ESL и ESR конденсаторов MKP позволяют им проходить сигналы переменного тока с минимальными искажениями. Например, в радиочастотных (RF) усилителях способность конденсаторов MKP обрабатывать высокие частотные сигналы без значительного ослабления или фазового сдвига имеет решающее значение. Самостоятельное свойство также обеспечивает долгосрочную надежность схемы связи, так как любые незначительные диэлектрические разбивки могут быть самостоятельно отремонтированы.

В аудио цепках низкие потери и высокая изоляционная сопротивление конденсаторов MKP способствуют переносу сигнала с высокой точностью. Они могут точно воспроизвести аудиосигнал без значительного шума или искажения. Например, в высоком конечном аудио -усилителе конденсатор MKP, используемый для связи, может помочь поддерживать чистоту аудиосигнала от входного этапа до выходной стадии.

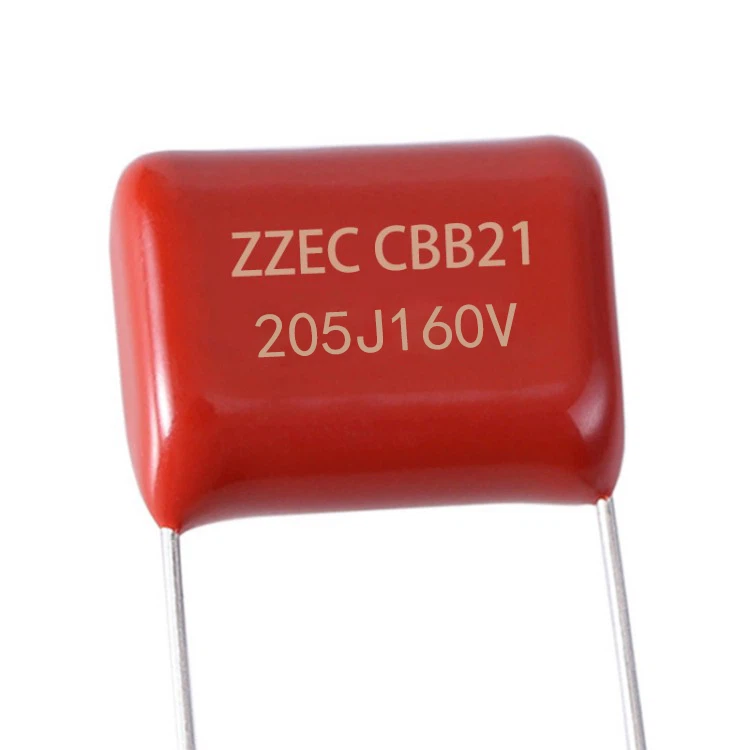

Один из наших популярных продуктов,CBB21 - пленка конденсатор 160V, хорошо - подходит для применения в сочетании в середине - аудио и радиочастотных цепях. Его стабильные электрические свойства обеспечивают надежную передачу сигнала.

МКП конденсаторы в приложениях развязки

У конденсаторов MKP также есть место в применении развязки, хотя в некоторых случаях они не так часто используются, как керамические или электролитические конденсаторы.

В сетях распределения мощности с высокой частотой низкий ESL конденсаторов MKP позволяет им обеспечивать низкий путь импеданса для высокого частотного шума. Они могут быстро поглощать и высвобождать энергию, уменьшая шипы напряжения и пульсируют в источнике питания. Тем не менее, их относительно низкие значения емкости по сравнению с электролитическими конденсаторами могут быть ограничением в некоторых приложениях, где требуются большие количества хранения энергии.

Для схем с умеренными требованиями тока и проблемами с высоким частотным шумом, конденсаторы MKP могут быть хорошим выбором. Например, в некоторых высоких цифровых цепях335J 400 В конденсаторМожет использоваться в качестве конденсатора развязки. Его высокое уровни напряжения и низкий ESL делают его подходящим для обработки переходных токов и высокого частотного шума в таких цепях.

В некоторых случаях можно использовать комбинацию конденсаторов MKP с другими типами конденсаторов для достижения лучшей производительности развязки. Например, электролитический конденсатор может использоваться для хранения энергии с низкой частотой, в то время как конденсатор MKP может использоваться для подавления высокого частотного шума.

Сравнение с другими типами конденсаторов

Чтобы полностью понять пригодность конденсаторов MKP в приложениях для сочетания и развязки, полезно сравнить их с другими общими типами конденсаторов.

Керамические конденсаторы: Керамические конденсаторы широко используются в приложениях развязки из -за их небольшого размера, высоких значений емкости и низкой стоимости. Тем не менее, они могут иметь более высокие ESR и ESL на высоких частотах по сравнению с конденсаторами MKP. В приложениях для сочетания керамические конденсаторы могут вводить больше искажений в высоких качественных звуковых схемах, в то время как конденсаторы MKP предлагают лучшую линейность.

Электролитические конденсаторы: Электролитические конденсаторы известны своими высокими значениями емкости, что делает их подходящими для крупномасштабного хранения энергии в расходных материалах. Но они имеют относительно высокий ОПР и ограниченная частотная характеристика. В приложениях для связи электролитические конденсаторы не предпочтительнее из -за их плохой высокой частоты и потенциала утечки смещения постоянного тока.

Соображения по использованию конденсаторов MKP

При использовании конденсаторов MKP в приложениях для сочетания и разъединения необходимо учитывать несколько факторов:

1. Емкость: Значение емкости должно быть выбрано на основе частотного диапазона сигнала в приложениях связи или текущей потребности и частоты шума в приложениях развязки.
2. Рейтинг напряжения: Убедитесь, что рейтинг напряжения конденсатора MKP выше максимального напряжения, которое он столкнется в цепи, чтобы предотвратить разбивку.
3. Температурный коэффициент: Температурный коэффициент конденсатора может повлиять на его производительность в широком диапазоне температуры. Для применений, где стабильность температуры имеет решающее значение, следует выбрать конденсаторы с низким температурным коэффициентом.

НашCBB21 - пленочный конденсатор 100Vразработан с учетом этих соображений, предлагая стабильные характеристики в целом целый ряд условий работы.

Заключение

В заключение, конденсаторы MKP действительно могут использоваться как в приложениях для связи, так и в отделении. Их низкие потери, высокая изоляционная сопротивление, самооборудование и высокая частотная производительность делают их жизнеспособным вариантом для многих схем. Хотя они могут быть не первым выбором во всех ситуациях, особенно по сравнению с керамическими или электролитическими конденсаторами с точки зрения стоимости и плотности емкости, они предлагают уникальные преимущества в приложениях высокого качества и высокой частоты.

Если вы заинтересованы в изучении использования конденсаторов MKP для ваших потребностей в связи или отделении, я призываю вас обратиться к дальнейшему обсуждению. У нас есть широкий спектр продуктов конденсатора MKP, которые могут быть адаптированы к вашим конкретным требованиям. Независимо от того, разрабатываете ли вы высокий - конечный аудио -усилитель или цифровой схему с высокой скоростью, наша команда экспертов может помочь вам выбрать наиболее подходящие конденсаторы для вашего проекта. Свяжитесь с нами сегодня, чтобы начать процесс закупок и переговоров.

Ссылки

• Dorf, RC, & Svoboda, JA (2018). Введение в электрические схемы. Уайли.
• Schilling, DL, & Belove, C. (1979). Электронные схемы: дискретные и интегрированные. МакГроу - Хилл.
